A3200

특징

사양

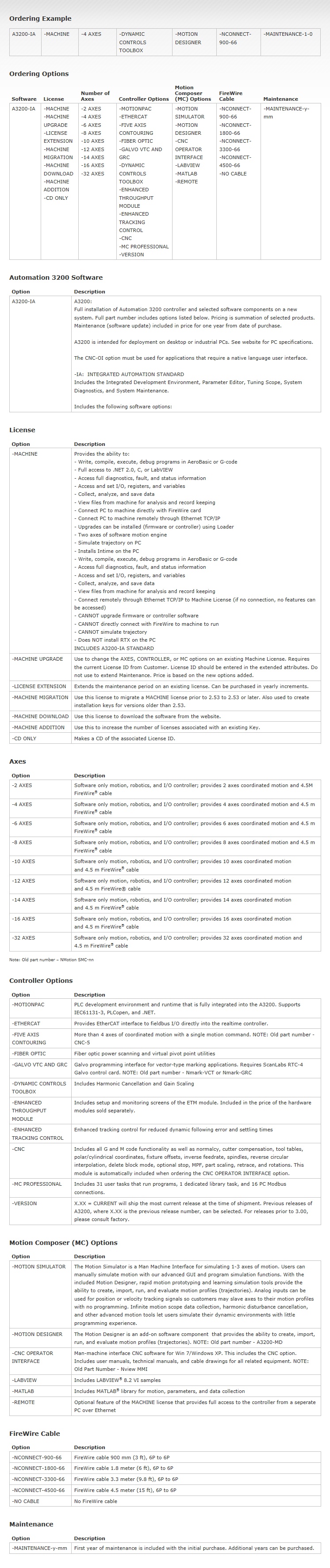

품명보는 법

Automation 3200 소프트 웨어 기반 머신 컨트롤러

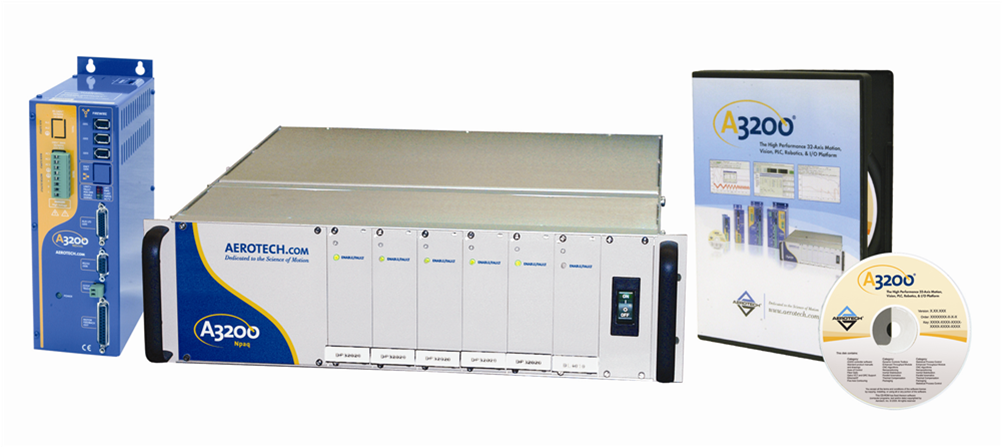

A3200 다축제어 컨트롤러

다음과 같은 완벽한 모션 제어 능력을 포함

Point-to-Point; 직선, 원형, 나선, 구 보간; 속도 프로파일링; 전자기어링; On-the-fly 궤도수정; 고속 I/O; Camming

1~32축까지 조정 및 동기 모션

PC전력을 활용하여 모션 제어 카드 제거

드라이버와 컨트롤러 사이의 통신을 위해 통상적으로 사용되는 IEEE-1394’s (FireWire) 적용

프로그램 사용가능언어: RS-274 G-code, AeroBasic™ command set, C, C++, .NET, VisualBASIC, 또는 LabVIEW

브러시리스 서보, 브러시, 스테핑 모터 또는 보이스 코일 동작 가능

에어로텍의 획기적인 모션, 비전, PLC, 로보틱스와 I/O플랫폼 및 A3200은 데이타저장, 의료레이저가공, 자동차, 그리고 기계기구 산업 등의 다양한 Application 에서 사용되고 있습니다. 이 시스템은 고성능, 32축의 동기모션제어가 가능한 소프트웨어기반 모션컨트롤러를 자랑하고 있으며 이는 에어로텍의 우수한 성능으로 폭넓게 활용되는 UNIDEX 500과 600 PC기반 모션 컨트롤러들의 명성을 잘 이어가고 있습니다. Nmotion SMC는 이러한 이전의 모션컨트롤러의 최상의 성능들을 잘 유지하고 있으며 이 모션컨트롤러들을 최첨단의 모션,비전,PLC,로보틱스와 I/O플랫폼을 생산하기 위한 고성능, 폭넓은 제어 구조와 결합시킵니다.
A3200 디지털자동화 플랫폼은 이전의 PC-bus 기반의 모션컨트롤러들을 혁신적으로 진보시킨 것입니다. A3200은 소프트웨어기반(PC슬롯 불필요)이며 강하고 고성능 모션 엔진으로 비전,PLC,로보틱스, 한개의 통일된 프로그래밍환경에서의 I/O에 잘 적용됩니다.
다양한 일반적인 자동화 툴들을 하나의 플랫폼으로 결합함으로써, 사용자들이 이전보다 낮은 가격으로 보다 시스템을 잘 통합하고 개발하고 빠르게 유지할 수 있도록 합니다.

A3200은 하나의 인터페이스로 32축의 동기 모션이 가능합니다. 에어로텍은 62축의 동기모션제어까지 확장할 수 있도록 현재의 플랫폼을 디자인했습니다.

A3200은 오늘날의 다축 컨트롤러의 주요 단점을 지적합니다. 즉 축이 추가되면 서보 업데이트시간 또는 프로그램 수행 시간이 증가됨으로 인해 성능은 현저히 떨어지게 된다는 것입니다. A3200은 광범위한 제어 구조를 활용하여 축수에 관계없이 성능을 유지시킬 수 있습니다. 이것은 오늘날의 일반적인 개별 프로세서컨트롤 구조에 의해 발생되는 처리 병목현상을 제거함으로써 가능합니다. 위치, 속도, 전류루프결합들은 에어로텍의 우수한 네트워크 드라이브에 의해 처리됩니다. 궤도발생은 PC상에서 이루어지며 이는 Windows보다 더 상위의 순위로 처리하는 실시간 운용시스템을 활용한다. PC는 프로그램을 수행하고 위치 명령을 IEEE-1394 (FireWire) 고속 시리얼 버스를 통해 Ndrive로 보낸다.

엔코더 와 I/O를 포함한 모든 외부 신호들은 PC와 드라이브사이에서 사용될 수 있도록 드라이브와 한 개의 케이블에라도 직접 보내집니다. 드라이브들은 하나의 케이블로 함께 연결되어있습니다.

A3200을 디자인함에 있어서, 에어로텍은 당사의 다음 세대의 컨트롤러는 기존의 ±10 V 네트워크 인터페이스의 단점을 극복하도록 결정하였습니다. 여전히 많은 Application에서 사용 가능한 ±10 V는 단점들을 가지고 있습니다. 특히 복잡한 모션 컨트롤에 적용될 때 그러하며 이것은 많은 에어로텍의 Application에서도 일반적입니다. 예를 들면 아날로그 신호에 더해진 노이즈는 서보루프를 불안정하게 할 수 있으며 이는 높은 시스템 대역을 막게 됩니다. 또한 ±10 V 명령에 대해 컨트롤러는 얼마나 잘 전류루프가 트랙킹하고 있는지를 잘 알 수가 없습니다. 이러한 다양한 단점들 때문에 차세대 컨트롤러에는 고속 시리얼 인터페이스를 사용하는 것이 결정되었습니다.

이더넷과 RS-232와 같은 디지털 네트워크들은 많은 다른 산업에서 폭넓게 사용되고 있습니다. FireWire (IEEE-1394)와 USB 같은 다른 새로운 네트워크들은 점점 더 인기를 얻고 있습니다. 예를 들면, 거의 모든 새로운 컴퓨터들은 현재 이러한 인터페이스들을 기본으로 갖고 있습니다.

다양한 디지털 네트워크들이 활용 가능케 됨에 따라, 에어로텍은 A3200 네트워크 인터페이스가 갖고 있어야 하는 조건에 대한 목록을 만들었습니다. 다음 리스트는 우리가 결국엔 FireWire (IEEE-1394)를 선택하게 되는 핵심 조건들을 나타내고 있습니다.

Criteria	FireWire (IEEE-1394)	SynqNet	Ethernet	USB	SERCOS	CAN
Deterministic	Yes	Yes	No	No	Yes	No
Data Rate	3.2 Gbps	200 Mbps	1 Gbps	480 Mbps	16 Mbps	1 Mbps
Standard on PCs	Yes	No	Yes	Yes	No	No
Windows Support	Yes	No	Yes	Yes	No	No
Self ID	Yes	Yes	Yes	Yes	No	No
Topology	Tree	Ring	Tree	Tree	Ring	Tree
Peer-to-Peer	Yes	NA	Yes	No	No	Yes

SynqNet™ is a registered trademark of Motion Engineering.
FireWire is a registered trademark of Apple Computer.

Automation 3200 사양

Motion Composer 사양
기본 Motion Composer 구성
Motion Composer	Develop and debug programs, jog axis, and view status
Configuration Manager	Edit parameters and change system settings
Digital Scope	Collect and analyze data
Console	Command line interface for low level hardware debugging.
System Diagnostics	Debugging tool for status of drive signals, limits, inputs, halls, encoders, and more.
Loader	Utility to update hardware/firmware.
옵션 Motion Composer 모듈
Motion Designer	Graphically generate motion profiles for execution on controller.
CNC Operator Interface	Run programs, jog axis, view status and operate machine. Included in the CNC option (A3200 only).
옵션 컨트롤러 모듈
Dynamic Controls Toolbox	Control algorithms that increase system performance: settle time, accuracy, in-position stability, and/or velocity stability.
Enhanced Throughput Module	Improves machine throughput by compensating for the effect of frame vibration on tooltip.
Fiber Optic	Power band search used to align fiberoptic devices (A3200 only).
Nmark VCT and GRC	Provides integrated support for galvo laser system control (A3200 only).
CNC Option	Standard RS-274D or G and M code programming language (A3200 only).

.NET Library Classes
AeroBasic Classes	Compile AeroBasic programs and get build errors
Controller Class	Provides access to the different features of the controller and ability to configure the controller
Commands Classes	Execute of AeroBasic commands in .NET
Configuration Classes	Configure A3200 system settings (for Ensemble and Soloist this is done using parameters)
DataCollection Classes	Collect data on the controller in real time; Exposes functionality used by the Digital Scope
FileSystem Classes	Control the file system on the Ensemble and Soloist controllers
Parameters Classes	Access parameters on the controller and to handle data in parameter files
Status Classes	Get status and monitor information coming from the controller
Tasks Classes	Handle tasks and AeroBasic programs they are running

Nmotion SMC Specifications
Axes	32 Axes
Driver Type Compatibility	Brushless (linear or rotary) servo with on-board commutation DC brush servo Stepper
Position Feedback	5 V TTL quadrature encoders - max 40 MHz input 1 Vp-p sine wave encoders - max 250 kHz input - requires MXH, MXR, MXU multiplier Resolver, Inductosyn Absolute encoder
Absolute Encoders	EnDat 2.2 Renishaw RESOLUTE™
Position Modes	Absolute, incremental, dynamic trajectory correction
Motion Types	Independent Motions	Point-to-point incremental; target position or velocity; velocity profiles; time based; free run
	Coordinated Motions	RS-274 standard G-code motion including linear, circular, helical and spherical interpolation, cutter compensation, normalcy, parts rotation, mirroring, path retrace, polar transformations and cylindrical transformations, scaling
	Electronic Gearing	Electronic master/slave gearing, cam profiling with cubic splining
	Advanced Features	High-speed registration, multi-dimensional error mapping and orthogonality correction, autotuning, backlash compensation, gantry algorithms
Range Limits	Position	±2⁵² cnt
	Velocity	8 x 10⁹ cnt/second
Acceleration Profiles	Linear and modified sine
Programmable Multitasking	4 tasks standard
Programming	Native G-code programming with AeroBasic^TM extensions, C++, C, LabVIEW, VB, Active-X
Advanced Functionality	Three-dimensional Position Synchronized Output, vision software, PLC, kinematics

현재 버전을 위한 추천 PC 사양
Processor	Intel Core 2 Duo, Intel Core 2 Quad, or Intel Core i3/i5/i7 ⁽¹⁾ NOT SUPPORTED: AMD, Intel Celeron, Intel Pentium 4, Intel Pentium D, Itanium, or notebook/laptop/mobile processors⁽²⁾
RAM	4 GB or more ⁽³⁾
Operating System⁽²⁾	32-bit version of one of the following: Microsoft Windows 7 (Any Service Pack) Microsoft Windows XP (Service Pack 3) 64-bit version of the following: Microsoft Windows 7 (Any Service Pack) Note: 64-bit supported for Version 4.0 and later. Other operating systems are not currently supported
Graphics Display	Dedicated Graphics Card with 64 MB RAM or more ⁽⁴⁾ 1024 × 768 or higher resolution
Hard Disk Space	500 MB available disk space
IE	Internet Explorer 6 or later ⁽⁵⁾
Required Peripherals	Keyboard, mouse and CD-ROM drive

Notes:
1 Intel Xeon processors based on the Intel Core 2 or Intel Core i3/i5/i7 architecture are supported. Intel Xeon processors based on older architectures are not supported.
2 Laptop computers are not supported. They can be used for offline debugging and simulation only. PCMCIA FireWire cards are not supported.
3. You must have a 64-bit operating system to take advantage of more than 4 GB of memory.
4. Because some systems cannot support integrated graphics processing in conjunction with the real-time demands of the A3200, we recommend using a dedicated graphics card with a minimum of 64 MB of RAM.
5. Internet Explorer is not included as part of the A3200 installation. If it is not installed on your computer, you must manually install it before you proceed with the A3200 installation.

These are the minimum system requirements for the A3200 SMC. These requirements are not adequate for all
user applications. Follow the Recommended PC Configuration for Current Release in the previous table or discuss your application with an Aerotech Customer Service representative.

최소 PC 사양
Processor⁽¹⁾	Multi-core processor (Intel Core 2 Duo or newer) NOT SUPPORTED: AMD, Intel Celeron, Intel Pentium 4, Intel Pentium D, Itanium, or notebook/laptop/mobile processors
RAM	2 GB for 32-bit Operating System 4 GB for 64-bit Operating System
Operating System	32-bit version of one of the following: Microsoft Windows 7 (Any Service Pack) Microsoft Windows XP (Service Pack 3) 64-bit version of the following: Microsoft Windows 7 (Any Service Pack) Note: 64-bit supported for Version 4.0 and later. Other operating systems are not currently supported
Graphic Display⁽²⁾	1024 × 768 pixels or higher resolution
Hard Disk Space	500 MB available disk space
Microsoft Internet Explorer	Internet Explorer 6 or later⁽³⁾
Required Peripherals	Keyboard, mouse and CD-ROM drive
FireWire??	1394a OHCI compliant. 400 Mbit/s

Notes:
1 Laptop computers are not supported. They can be used for offline debugging and simulation only. PCMCIA FireWire cards are not supported.
2 Because some systems cannot support integrated graphics processing in conjunction with the real-time demands of the A3200, we recommend using a dedicated graphics card with a minimum of 64 MB of RAM.
3 Internet Explorer is not included as part of the A3200 installation. If it is not installed on your computer, you must manually install it before you proceed with the A3200 installation.

일반적인 시스템 추천 사항

1)윈도우 오디오는 시간 지연 에러를 야기할 수 있습니다. 잠재적인 문제를 피하기 위해 제어판 사운드에서 No 사운드로 설정합니다.
2)A3200과 함께 Dell OMCI(Open Manage Client Instrumentation)소프트 웨어 사용을 금지합니다. 제어판의 프로그램 추가/제거를 이용하여 모든 OMCI 소프트 웨어 제거합니다.
3)A3200은 적당한 동작을 위해 PCI 버스로 규치적인 접근이 필요합니다. Frame Grabbers는 많은 량의 PCI 버스 대역폭을 사용할 수 있고, 컴뮤니케이션 에러 또는 모션 정지(Dropout)를 일으킬 수 있습니다.
이러한 경우에는 듀얼 PC (Client/Server) 설정을 사용합니다.
4)소프트에어 설치 후 RTXDiag.exe를 실행하여 PC상의 RTX real-time 환경의 성능을 측정합니다.
5)에어로텍은 HP 또는 Compaq 컴퓨터는 잠재적인 RTX 문제 때문에 추천하지 않습니다.
