BLMUC

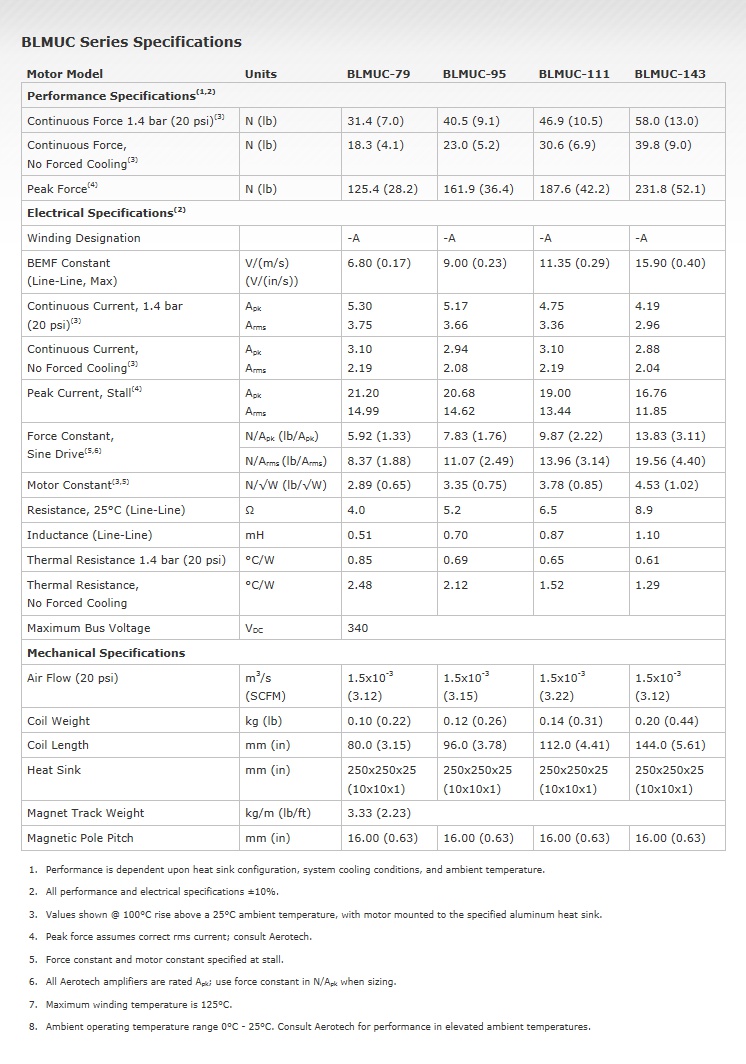

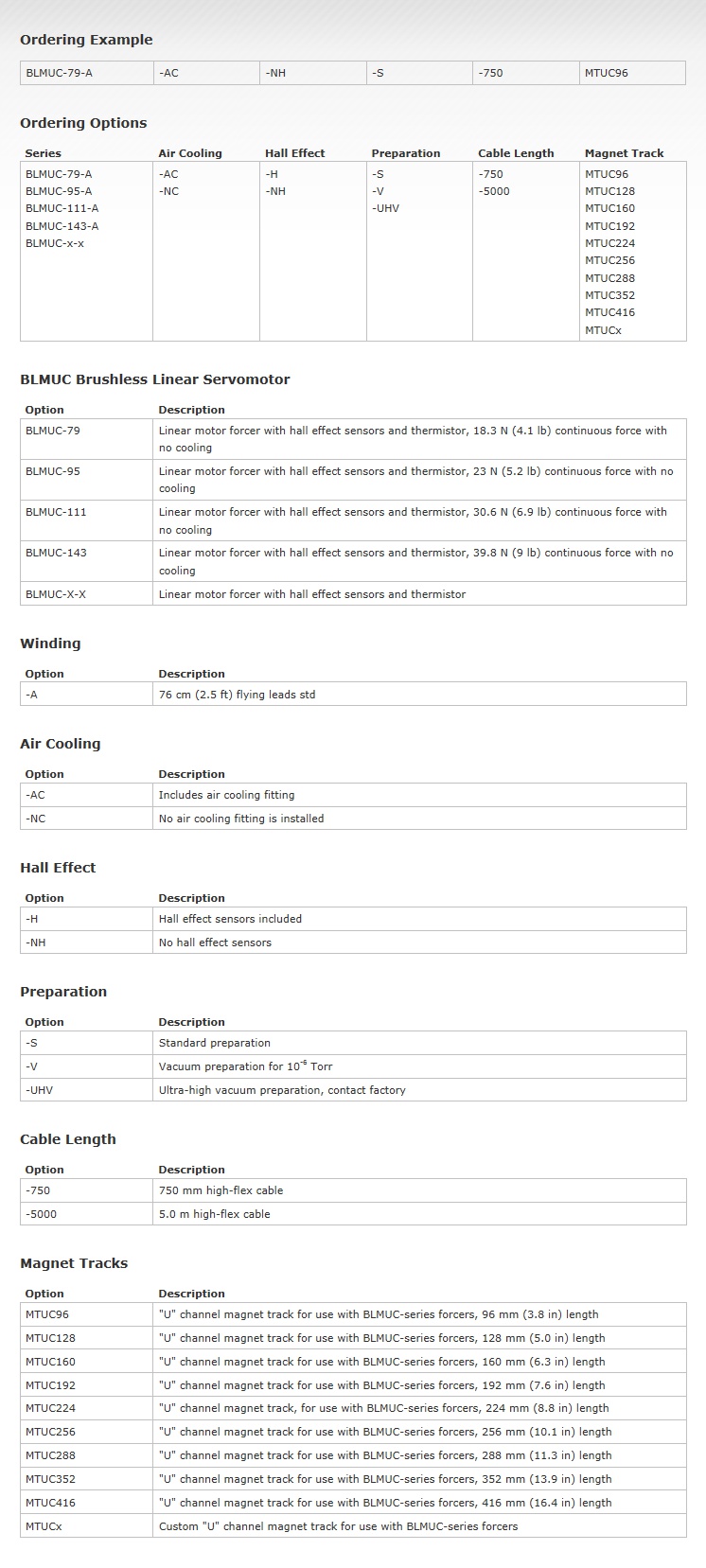

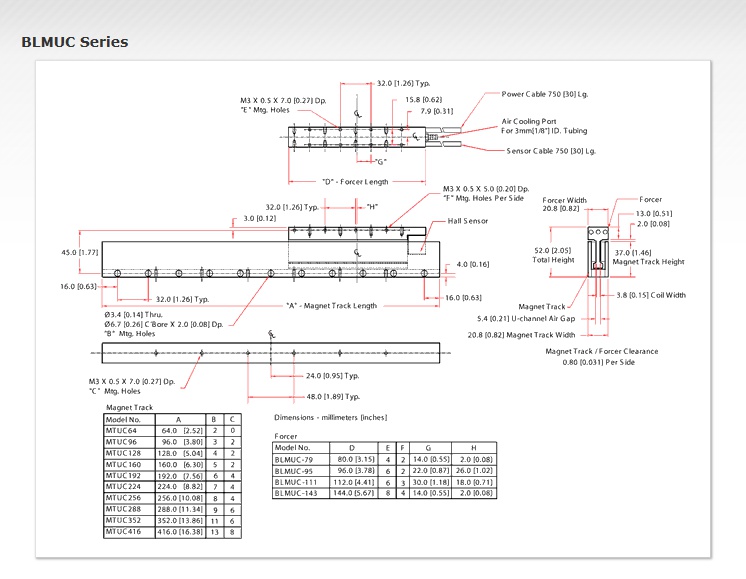

특징 | 사양 | 외형도 | 품명보는 법

공간제약에 대응한 초-콤팩트 사이즈 : 52mmX20.8mm (횡단면)

58N (13 lb)까지의 연속적인 동력 : 최대 232N (52 lb)

고도의 부드러운 속도와 position 제어를 위하여 cogging이 전무한 높은 동력을 제공하는 비자석 forcer 코일

Z-축 공간이 협소한 곳에서의 pick & place 기계에 이상적

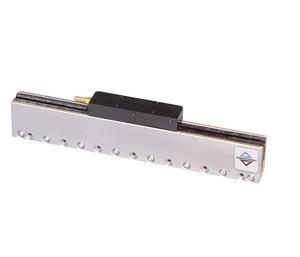

BLMUC linear 모터는. 횡단면이 단 52.0mmX20.8mm인 초-콤팩트 “U-채널” 모터이며, 초-콤팩트 팩키지에서 높은 동력을 제공하도록 설계되었습니다. BLMUC 는 pick & place 기계위의 pick head, 적은 부피, 고-정확성 물질 처리기계와 같은 협소한 공간제약을 가진 소형 하중 적용분야에 이상적입니다.

모터는 Hall-효과 장치들로 조립된 비접촉 forcer 코일과 열센서 그리고 “U-채널” 자석 궤도로 구성되어 있습니다. 이러한 설계는 백레쉬, 감기(windup), 마모와 볼스크류, 벨트, 랙/피니언과 연관된 정비를 없애줍니다.

이동 forcer 코일 조립품은 콤팩트한 강화 세라믹 에폭시 구조입니다. Ironless 설계는 다른 디자인일 경우 속도를 제한하고 추가적인 열을 발생시키는 cogging과 회오리-유동 손실을 없애줍니다. 최고의 rms 동력을 만들기 위해, 공기 냉각이 표준사양입니다.

리니어 모터는 높은 수준의 포지셔닝 분해능과 정밀성을 요구하는 모든 적용분야에 이상적입니다. BLMUC 시리즈 리니어 모터는 정열과 조립이 용이하고 자기장을 완벽히 유지합니다. 자기장 궤도는 모든 이송경로에서 적체가 가능합니다. 이것들은 또한 분진을 전혀 발생시키지 않아 크린룸 용도로 적절합니다.

BLMUC는 완전한 통합시스템을 공급하기 위해 표준 에어로텍 brushless amplifier와 컨트롤러를 사용하면서 구동이 가능합니다.

BLMUC를 에어로텍 리니어 모터 라인에서 보여주고 있음.
