AOM360D
특징 | 사양 | 외형도 | 품명보는 법

양축의 연속 360° 회전

높은 축 포지션 정확성과 반복성

낮은 축 흔들림과 직교성

다이렉트-드라이브 brushless 서보모터

고도 정확성 유도 피드백

탁월한 속도 안정성을 위한 無코징 디자인

0.4 arc초/°C 보다 양호한 열적 안정성

최대 500mm(20 in) 직경의 부하를 처리

진공-호환성있는 버전 사용가능

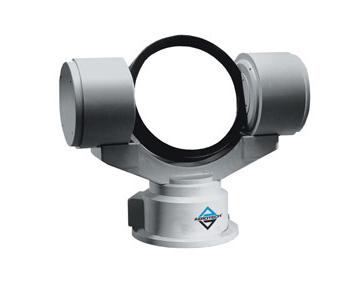

에어로텍의 포지셔닝 짐벌 탑재기의 AOM360D 시리즈는 초정밀의 방위각/고도 포지셔닝을 제공합니다. 최고의 성능을 보장하기 위해 최고의 세밀한 품질의 모터, 베어링, 그리고 변환기가 정밀-가공된 몸체에 내장되어 있습니다.

AOM360D 시리즈 positioning 짐벌 탑재기는 센서와 광학분야와 같이 방위와 고도에서 정밀하게 배치가 되어야 하는 부품의 자동시험용으로 이상적입니다. 다른 적용분야로는 영점조정, 레이저 빔 조정, 목표 확인 및 추적, 카메라와 현미경 스캐닝과 지점확인을 포함합니다.

정확한 360° positioning
희토류 자석과 고정밀 각도 변환기가 있는 다이렉트 드라이브 brushless 토오크 모터는 정확하고 부드러운 360° 연속 모션을 위해 정밀 샤프트에 직접 장착됩니다.

기어열 및 다른 드라이브 구조가 없기 때문에 기계적인 이력현상과 백레쉬로 인한 포지션 에러 기여현상이 제거됩니다. 직접 체결된 높은 분해능 위치 변환기는 ±5 µrad (±1 arc sec)까지 내려가는 짐벌 정확성으로, 고도로 정확한 반복 포지셔닝을 보장합니다.

우수한 기계적 디자인 특징
대형 직경, 매치된 ABEC-7 세트 베어링은 흔들림, 순간적인 경직, 그리고 회전마찰과 관련하여 성능을 최대화 시킵니다. 두꺼운 벽과 정밀 연마된 샤프트가 흔들림을 더욱 최소화합니다. 대형 직경은 성능 저하현상이 없이 큰 하중 용량을 보여줍니다. 평형 스크류가 있는 3개의 태핑구멍은 광학 축과 짐벌축을 정역하는 손위운 방법을 제공하여 줍니다.

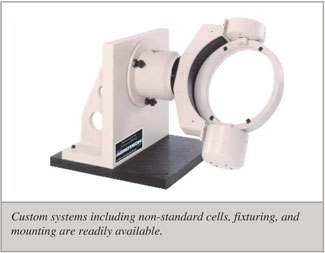

거울 및 대체 부하 지원
다양한 거울 셀 직경사이즈는 표준광학 응용분야에 유용합니다. 다양한 장비의 인터페이스를 지원하기 위해 부하 부착 솔루션을 제공합니다. 각각의 짐벌 거울 셀은 센서 또는 다른 상이한 모양의 부하를 지원하기 위하여 조절 및 다른 모양의 셀로의 교체가 가능합니다. 고객의 다양한 부하조건을 이해하며, 에어로텍의 기술자는 CG부하를 실행할 수 있는 다양한 해결책을 보유합니다.

탁월한 컨트롤의 다이렉트-드라이브 모터
포지셔닝 성능을 최대화하기 위해, AOM360D 광 탑재기는 에어로텍의 S-시리즈 brushless, slotless 서보모터를 사용합니다. 이 모터는 brushless 다이렉트 드라이브 모터의 모든 장점- 마모성 brush 없음, 정비성 기어열 없음, 고-가속성, 고속도-을 가집니다. 이것이 slotless, ironless 디자인이기에 코깅이 전혀 없고, 이것은 토오크 흔들림이 절대로 없습니다. 이렇게 하여 전체 이동범위에 걸쳐 보다 부드러운 모션과 정밀한 포지션닝을 제공합니다.
